A CNC megmunkálása forradalmasította a feldolgozóipart, nagy pontosságot és hatékonyságot kínálva a sokféle alkatrész előállításában. Mint a CNC megmunkáló alkatrészek tapasztalt szállítója, a gyártási folyamat során különféle hibákkal találkoztam. Ezeknek a közös hibáknak a megértése elengedhetetlen mind a gyártók, mind az ügyfelek számára a végtermékek minőségének biztosítása érdekében. Ebben a blogban a CNC -megmunkálási alkatrészek legelterjedtebb kérdéseibe merülök, és megvitatom azok okait és potenciális megoldásait.
Felületi érdesség
A CNC megmunkálási alkatrészek egyik leginkább észrevehető hibája a felületi érdesség. Ez a hiba befolyásolhatja a rész funkcionalitását és esztétikáját. A felületi érdesség számos tényező miatt előfordulhat, beleértve a szerszám kopását, a nem megfelelő vágási paramétereket és az anyag tulajdonságait.
A szerszám kopása a felületi érdesség gyakori oka. Mivel a vágószerszámot idővel használják, szélei tompa lesznek, ami kevésbé sima vágást eredményez. Ez a megmunkált rész durva felületéhez vezethet. A probléma enyhítése érdekében elengedhetetlen a vágószerszámok állapotának rendszeres ellenőrzése és szükség esetén cserélni őket.
A nem megfelelő vágási paraméterek, például a takarmány sebessége, az orsó sebessége és a vágás mélysége szintén hozzájárulhatnak a felületi érdességhez. Ha az előtolási sebesség túl magas, akkor a szerszámnak nincs elegendő ideje az anyag zökkenőmentes eltávolításához, ami durva felületet eredményez. Hasonlóképpen, ha az orsósebesség túl alacsony, akkor a szerszám a vágás helyett dörzsölheti az anyagot, és felszíni szabálytalanságokat okozhat. Ha ezeket a paramétereket a használt anyag és szerszám megfelelő értékeire állítja, javíthatja a felületi felületet.

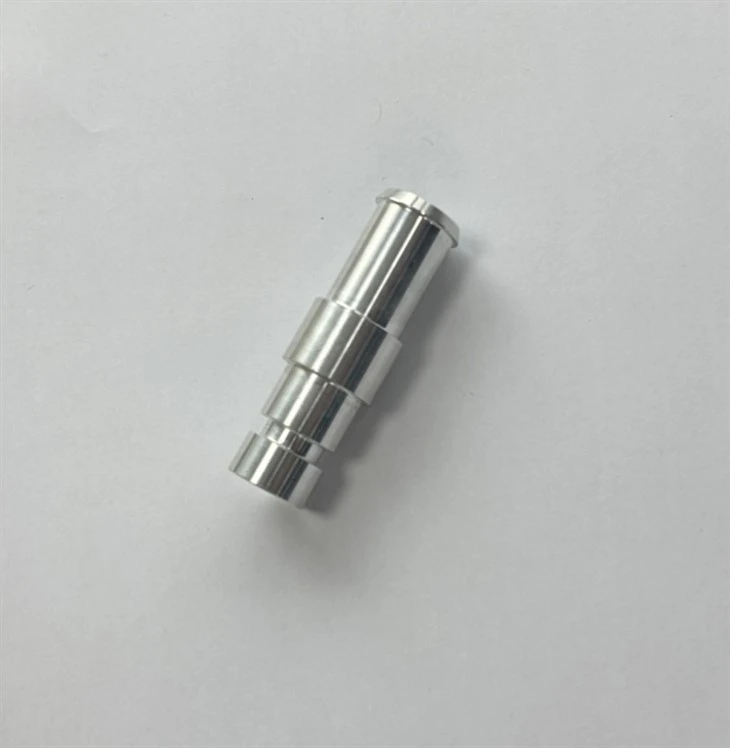

Az anyagi tulajdonságok szerepet játszhatnak a felületi érdességben is. Egyes anyagok, például öntöttvas és rozsdamentes acél, hajlamosabbak a durva felület előállítására a megmunkálás során. Ezekben az esetekben szükség lehet egy másik vágószerszám használata vagy a megmunkálás utáni felületkezelés alkalmazására a kívánt felület eléréséhez. Például a miAA6061-T6 alumínium CNC gépÚgy tervezték, hogy az alumínium anyagokat hatékonyan kezelje, csökkentve a felületi érdesség kockázatát.
Dimenziós eltérés
A dimenziós eltérés a megmunkált rész tényleges méretei és a megadott dimenziók közötti különbségre utal. Ez a hiba előfordulhat a programozás, a szerszám elhajlásának, a termikus tágulásnak és a szerelvény instabilitásának hibái miatt.
A programozás hibái a dimenziós eltérés általános oka. Ha a CNC programot nem pontosan írják, vagy nem tartalmazza a vágási paraméterek helytelen értékeit, akkor a megmunkált rész nem felel meg a megadott dimenzióknak. A probléma elkerülése érdekében elengedhetetlen a programozás duplán ellenőrizése, mielőtt megkezdi a megmunkálási folyamatot, és a szimulációs szoftvert használja a program pontosságának ellenőrzésére.
A szerszám elhajlása dimenziós eltéréshez is vezethet. Amikor a vágószerszámot magas vágási erőknek vetik alá, akkor meghajolhat vagy elhajolhat, ami a tényleges vágási út eltér a programozott útvonaltól. Ez olyan részeket eredményezhet, amelyek vagy nagyobbak, vagy kisebbek, mint a megadott dimenziók. A merevebb vágószerszám használata, a vágóerők csökkentése vagy az eszközkompenzációs stratégia alkalmazása elősegítheti a szerszám elhajlásának minimalizálását.
A termikus tágulás egy másik tényező, amely dimenziós eltérést okozhat. A megmunkálási folyamat során a vágószerszám és a munkadarab hőt generál, ami az anyag kibővítését okozhatja. Ez a bővítés az alkatrész dimenzióinak változásához vezethet. A termikus tágulás kompenzálására fontos, hogy figyelemmel kísérje a munkadarab és a vágószerszám hőmérsékletét, és megfelelő beállítást végezzen a vágási paraméterekhez.
A lámpatest instabilitása szintén hozzájárulhat a dimenziós eltéréshez. Ha a munkadarabot nem rögzítik megfelelően a lámpatestben, akkor a megmunkálási folyamat során mozoghat vagy rezeghet, pontatlan dimenziókat eredményezhet. Annak biztosítása, hogy a lámpatest merev és megfelelően igazodjon, elősegítheti ezt a problémát. A miénkOEM pontos tolerancia CNC megmunkálási alkatrészek rajzkéntnagy pontossággal gyártják a dimenziós eltérés minimalizálása érdekében.
Burrs és chips
A burrok és a chips kis anyagdarabok, amelyek a vágási folyamat után a megmunkált rész felületén maradnak. Ezek a hibák befolyásolhatják az alkatrész funkcionalitását és biztonságát, és azok eltávolításához további befejezési műveleteket igényelhetnek.
A burrok általában a megmunkált rész szélén vannak kialakítva, amikor a vágószerszám kilép az anyagból. Ezeket olyan tényezők okozhatják, mint például a nem megfelelő szerszám geometria, a magas takarmány -sebesség és az unalmas vágószerszámok. A burrok képződésének csökkentése érdekében fontos, hogy a vágószerszámot használjuk a megfelelő geometriával, és beállítsuk a vágási paramétereket a vágási erők minimalizálása érdekében.
A chipek a kis anyagdarabok, amelyeket a vágási folyamat során eltávolítanak a munkadarabból. Ha a chipeket nem kell megfelelően evakuálni a vágási területről, akkor felhalmozódhatnak és olyan problémákat okozhatnak, mint a szerszám kopása, a felületi érdesség és a méret eltérése. A chip -megszakító vagy a hűtőfolyadék -rendszer használata elősegítheti a chips feloszlatását és a vágási területről történő kiürítést. A miénkAlumínium 6061-T6 vízÚgy tervezték, hogy minimalizálja a burrok és a chipek képződését a megmunkálási folyamat során.
Repedések és porozitás
A repedések és a porozitás olyan hibák, amelyek előfordulhatnak a megmunkált rész anyagában. Ezek a hibák gyengíthetik az alkatrészt és csökkenthetik annak tartósságát, így hajlamosabbak a kudarcra.
A repedéseket olyan tényezők okozhatják, mint például a termikus stressz, a maradék stressz és az anyagi hibák. A megmunkálási eljárás során hőkorong -stressz fordulhat elő, amikor az anyagot felmelegítik és gyorsan lehűtik, és kibővülni és összehúzódni. Ez a terjeszkedés és összehúzódás belső feszültségeket okozhat az anyagban, ami repedések kialakulásához vezethet. A fennmaradó stressz a gyártási folyamat során is bevezethető, például öntés vagy kovácsolás során, és repedéseket okozhat az idő múlásával.
A porozitás kis lyukak vagy üregek jelenlétére utal az anyagban. A porozitást olyan tényezők okozhatják, mint például a gáz beillesztése az öntési folyamat során, a nem megfelelő hőkezelés vagy a szennyeződések jelenléte az anyagban. A repedések és a porozitás észlelésére nem roncsolás nélküli tesztelési módszerek, például ultrahangos tesztelés, röntgen-ellenőrzés vagy festék behatolási tesztelése. Ha repedéseket vagy porozitást észlelnek, akkor az alkatrészt javítani vagy cserélni kell.
Megoldások és minőség -ellenőrzés
A CNC megmunkálási alkatrészek ezen általános hibáinak előfordulásának minimalizálása érdekében fontos egy átfogó minőség -ellenőrzési rendszer megvalósítása. Ennek a rendszernek a következő lépéseket kell tartalmaznia:
- Tervezési áttekintés:A megmunkálási folyamat megkezdése előtt vizsgálja felül az alkatrész kialakítását annak biztosítása érdekében, hogy alkalmas legyen a CNC megmunkálására, és hogy a megadott méretek és tűrések elérhetők legyenek.
- Anyagválasztás:Válassza ki a megfelelő anyagot az alkatrészhez a tervezett alkalmazás és a megmunkálási követelmények alapján. Vegye figyelembe az olyan tényezőket, mint az erő, a keménység, a megmunkálhatóság és a költségek.
- Programozás és szimuláció:Használja a fejlett programozási szoftvert a pontos CNC programok létrehozásához és a megmunkálási folyamat szimulálásához a program pontosságának ellenőrzéséhez és a lehetséges problémák azonosításához.
- Szerszám kiválasztása és karbantartása:Válassza ki az anyag és a megmunkálási művelet megfelelő vágószerszámait, és rendszeresen karbantartja és cserélje ki az eszközöket az optimális teljesítmény biztosítása érdekében.
- Folyamatfigyelés:Figyelje a megmunkálási folyamatot valós időben, hogy észlelje a megadott paraméterektől való eltéréseket, és szükség esetén végezzen beállítást. Használjon érzékelőket és megfigyelő rendszereket, mint például a vágási erők, a hőmérséklet és a rezgés.
- Ellenőrzés és tesztelés:Végezzen alapos ellenőrzéseket és teszteket a megmunkált alkatrészeken, hogy megbizonyosodjon arról, hogy megfelelnek -e a megadott dimenzióknak, toleranciáknak és a felületi befejezés követelményeinek. Az alkatrészek pontosságának ellenőrzéséhez használjon mérőeszközöket, például féknyeregeket, mikrométereket és koordináta mérőgépeket (CMM).
Ezen minőség -ellenőrzési intézkedések végrehajtásával biztosíthatjuk, hogy a CNC -megmunkálási alkatrészek megfeleljenek a legmagasabb minőségi és megbízhatósági előírásoknak. A CNC-megmunkálási alkatrészek megbízható szállítójaként elkötelezettek vagyunk azért, hogy ügyfeleink számára kiváló minőségű termékeket és kiváló ügyfélszolgálatot biztosítsunk. Ha szüksége van CNC megmunkálási alkatrészekre, felkérjük Önt, hogy vegye fel velünk a kapcsolatot az Ön konkrét követelményeinek megvitatására és az együttmûködés lehetőségeit.
Következtetés
Összegezve, a CNC megmunkálási alkatrészek általános hibáinak megértése elengedhetetlen a végső termékek minőségének és megbízhatóságának biztosításához. A felületi érdesség, a méret eltérése, a burrok és a chipek, valamint a repedések és a porozitás a CNC -megmunkálás legelterjedtebb problémái. Az e hibák okainak azonosításával, valamint a megfelelő megoldások és a minőség-ellenőrzési intézkedések végrehajtásával minimalizálhatjuk azok előfordulását és kiváló minőségű CNC-megmunkálási alkatrészeket hozhatunk létre.
Ha bármilyen kérdése van, vagy további információkra van szüksége a CNC megmunkálási alkatrészeinkről vagy a minőség -ellenőrzési folyamatokról, kérjük, ne habozzon kapcsolatba lépni velünk. Bízunk benne, hogy lehetőséget kínálunk veled együtt dolgozni, és a lehető legjobb megoldásokat nyújthatjuk Önnek a CNC megmunkálási igényeihez.
Referenciák
- Groover, MP (2010). A modern gyártás alapjai: anyagok, folyamatok és rendszerek. Wiley.
- Kalpakjian, S., és Schmid, SR (2013). Gyártásmérnöki és technológia. Pearson.
- Trent, EM és Wright, PK (2000). Fémvágás. Butterworth-Heinemann.
